當前位置：首頁>>產品中心>>低壓母線槽>>照明母線系統

照明母線系統

照明母線，部件標準，設計簡潔，擴展方便預制接頭，保證機械電氣連接同步完成，方便快捷支接單元靈活選相換相低煙無鹵，綠色環?？刹鹦?，可重復循環使用。

立即咨詢

聯系熱線 15305260671

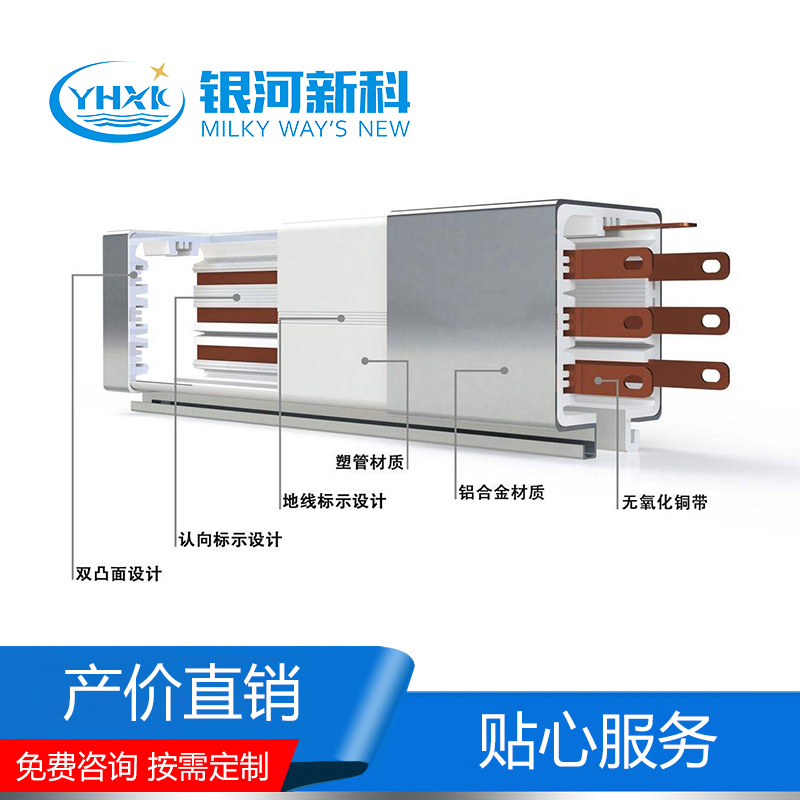

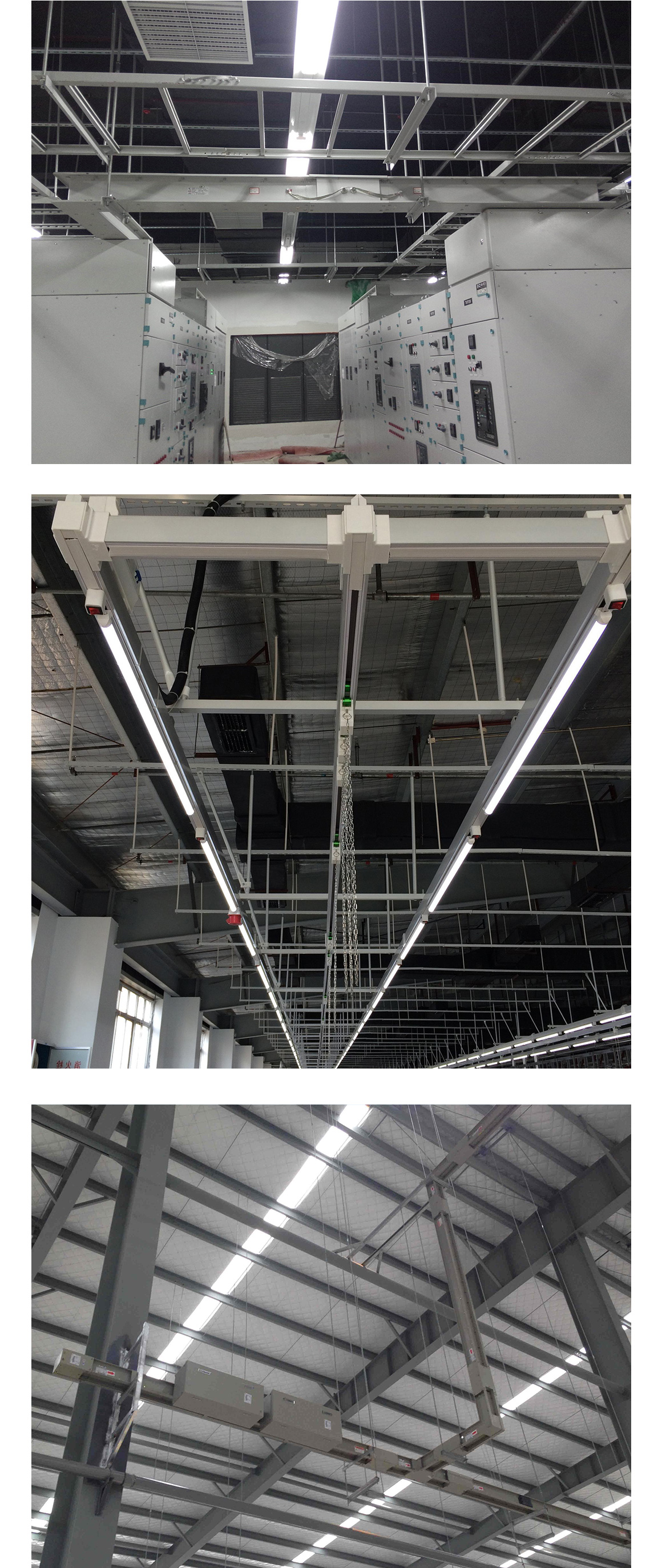

產品實拍

PRODUCT PHOTOGRAPH

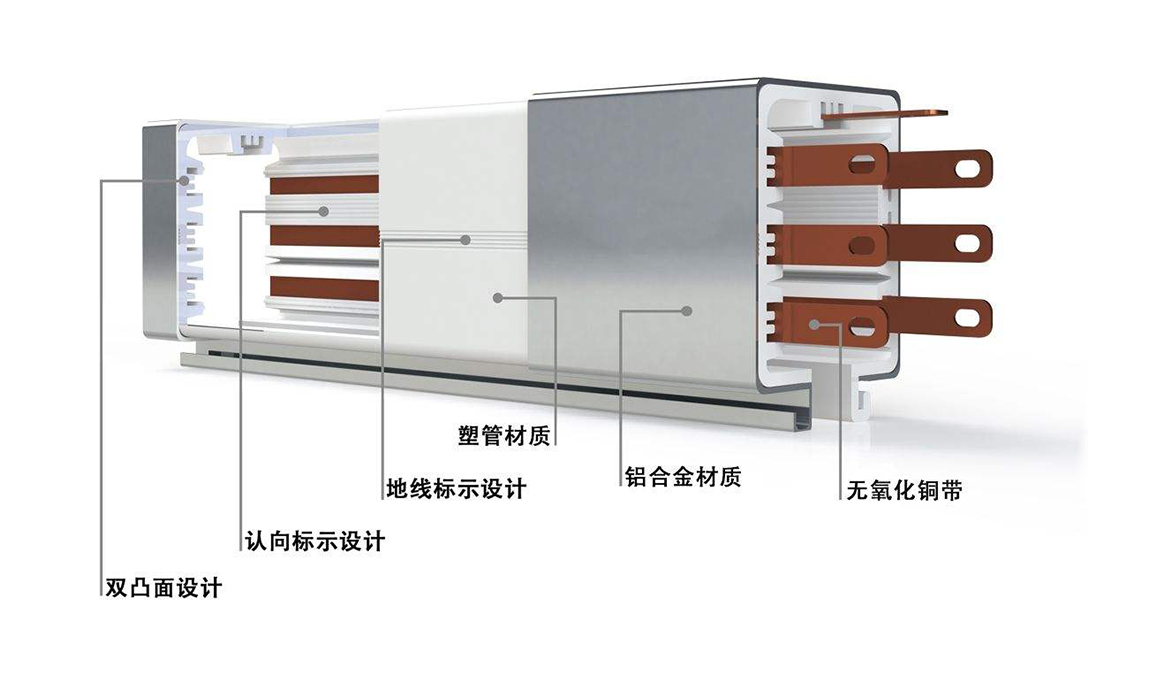

產品細節

PRODUCT DETAILS


技術參數

TECHNICAL PARAMETERS

產品特征參數表
電流等級（A）Current Rated(A)	ZF-LINE -E		25	40
基本電氣特征 Electric Data
符合標準 Standerds GB7251.2-2006	IEC60332-2		IEC60332-3	G-B12666
防護等級 Protection	IP		54	54
機械強度 Mechanica	IK		6	6
導體數量 Conductor			2或4	2或4
額度電流（35℃） RatedCurrent(35℃)	Lnc	A	25	40
額定絕緣電壓 Rated Insulation Voltage	Ui	V	690	690
額定工作電壓 Rated Operational Voltage	Ue	V	220...400	200...400
額定沖擊電壓 Rated Impulse Voltage	Uimp	KV	4	4
頻率 Frequency	f	HZ	50/60	50/60
導體電氣特征 Conductor Data
帶電導體 Electrified Conductor
平均電阻（20℃）AVG Resistor(20℃)	R20		6.8	2.83
額定電流下平均電阻（35℃） ACG RESISTANCE(35℃)	Ri		8.3	3.46
50Hz額定電流下平均電抗（35℃） ACG Resistance 50Hz （35℃）	Xi		0.02	0.02
50Hz額定電流下平均電阻（35℃） ACG Resistance 50Hz （35℃）	Zi		8.33	3.46
地線（PE）Eartning Conductor (PE)
平均電阻（20℃）AVG Resistor(20℃)			1.57	1.57
故障回路特征 Faultconductor data
對稱回路法 Ph/N 平均電阻 AVG Resistance Symmetric (20℃）平均電抗 AVG Resistance Loop 平均電抗 AVG Resistance Ph/PE 平均電阻 AVG Resistance (20℃）平均電抗 AVG Resistance 平均電抗 AVG Resistance	R		27.21	19.4
	X0 ph/n		0.85	0.38
	Z0 ph/n		27.22	19.41
	R0 ph/pe		19.4	13.83
	X0 ph/pe		0.38	0.73
	Z0 ph/pe		19.41	13.85
電阻法 (20℃）平均電阻 Ph/ph Rezctance AVG Ph/N Method Rezctance Ph/PE 額定電流平均電阻 PH/PH Rated Current AVG PH/N 35℃ Resistance PH/PE 額定電流平均電抗 PH/PH 50Hz，35℃ AVG PH/N Rated Current Resistance Ph/PE	Rb0 ph/ph		13.61	5.68
	Rb0 ph/N		13.61	5.68
	Rb0 ph/PE		11.01	7.66
	Rb1 ph/Ph		16.6	6.91
	Rb1 ph/N		16.6	6.91
	Rb1 ph/PE		12.5	8.7
	Xb ph/ph		0.04	0.9
	Xb ph/N		0.04	0.9
	Xb ph/pe		0.035	0.035
其他特性 Other Character
短時耐受能力 Rated peak Withstand Capacity
額定峰值電流 Rated peak current	Ipk	KA	4.4	9.6
最大熱極限 Maximum thermal Limit		A2s	195x1033	900x1033
短時耐受電流（t=1秒）Rated peak withstand current(t=1 second)	Icw	KA	0.44	0.94
電壓降 Volt drop ph-ph	下面為三相50HZ帶分散負載時的電壓降數值。（當所帶負 載時，電壓降為分散式負載的2倍） The following data is under load diversity 50HZ andthree phase. (The data will be double when comcentrated load.)
電壓降 Volt drop ph-ph
功率因數 Power factor	1	V/100M/A	0.72	0.3
	0.9	V/100M/A	0.67	0.28
	0.8	V/100M/A	0.61	0.25
	0.7	V/100M/A	0.54	0.22
	此表中的數據為三相系統，單相系統值除于0.866
